6 στρώσεις μαύρη μάσκα έλξης Drone Fr4 PCB Board για μη επανδρωμένο αεροσκάφος
  • 6 στρώσεις μαύρη μάσκα έλξης Drone Fr4 PCB Board για μη επανδρωμένο αεροσκάφος
  • 6 στρώσεις μαύρη μάσκα έλξης Drone Fr4 PCB Board για μη επανδρωμένο αεροσκάφος

6 στρώσεις μαύρη μάσκα έλξης Drone Fr4 PCB Board για μη επανδρωμένο αεροσκάφος

Τόπος καταγωγής Σενζέν, Κίνα
Μάρκα ONESEINE
Πιστοποίηση ISO9001,ISO14001
Αριθμό μοντέλου ΜΙΑ-102
Λεπτομέρειες για το προϊόν
Χρώμα:
Μαύρο
Μάσκα συγκόλλησης:
- Ναι, ναι.
Αριθμός στρωμάτων:
6
Υλικό:
FR4
Τύπος προϊόντος:
Πίνακες PCB για μη επανδρωμένα
Χαρακτηριστικά:
Απομακρυσμένο χειρισμό, διάγραμμα, μικροκυκλώματα μη επανδρωμένων, κινητήρα μη επανδρωμένων.
Μοντέλο:
Μονό/Δύο:00,008±0,004 ̇
χρόνος προετοιμασίας:
5-10 εργάσιμες ημέρες
Επισημαίνω:

μαύρο πίνακα PCB fr4

,

μαύρη πολυεπίπεδη πλακέτα PCB

,

FR4 πολυστρωματικός πίνακας PCB

Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1pcs
Τιμή
USD0.1-1000
Συσκευασία λεπτομέρειες
Σάκος κενού
Χρόνος παράδοσης
5-8 εργάσιμες ημέρες
Όροι πληρωμής
T/T, Western Union
Δυνατότητα προσφοράς
1000000000 τεμάχια/μήνα
Περιγραφή του προϊόντος

6 στρώσεις μαύρη μάσκα συγκόλλησης Drone Fr4 PCBΔελτίο για μη επανδρωμένα αεροσκάφη

Παράμετρος PCB FR4:

Πρωτότυπο υψηλής ακρίβειας

Παραγωγή χονδρικών PCB

Μέγιστο στρώμα

1-28 στρώματα

1-14 στρώματα

MIN πλάτος γραμμής ((mil)

3 εκατομμύρια

4 χιλιοστά

Διάστημα γραμμής MIN (mil)

3 εκατομμύρια

4 χιλιοστά

Min via (μηχανική γεώτρηση)

Δάχος πλάκας ≤1,2 mm

0.15mm

0.2mm

Δάχος πλάκας ≤2,5 mm

0.2mm

0.3mm

Μονάδα:>2.5mm

Όψη Ration≤13:1

Όψη Ration≤13:1

Όψη Ρασιόν

Όψη Ration≤13:1

Όψη Ration≤13:1

Μονάδα:

Επικαιροποίηση

8 χιλιοστά

7 χιλιοστά

ΜΙΝ

2 στρώσεις:0.2 mm·4 στρώματα:0.35mm;6 στρώματα:0.55mm; 8 στρώματα:0.7mm;10 στρώματα:0.9mm

2 στρώσεις:0.2 mm·4 στρώματα:0.4mm;6 στρώματα:0.6mm;8στρώματα:0.8mm

Μέγεθος επιφάνειας MAX

610*1200mm

610*1200mm

Μέγιστο πάχος χαλκού

0.5-6oz

0.5-6oz

Βύθιση χρυσού/
Χρυσό επιχρυσωμένο πάχος

Χρυσό βύθιση: Au,1 ¢8u
Χρυσό δάχτυλο: Au,1 ¢150u ¢
Χρυσό επιχρυσωμένο: Au,1·150u·
Καθαρισμένα με νικέλιο:

Δύσκολο χαλκό για τρύπες

25 μm 1 ml

25 μm 1 ml

Ανεκτικότητα

Μονάδα:

Δάχος πλάκας ≤1,0 mm: +/-0,1 mm
10,0 mmΔάχος πλάκας > 2,0 mm: +/-8%

Δάχος πλάκας ≤1,0 mm: +/-0,1 mm
10,0 mmΔάχος πλάκας > 2,0 mm: +/-8%

Σχεδιάστε την ανοχή

≤ 100 mm: +/- 0,1 mm
100< ≤ 300 mm: +/- 0,15 mm
> 300 mm: +/- 0,2 mm

≤ 100 mm: +/- 0,13 mm
100< ≤ 300 mm: +/- 0,15 mm
> 300 mm: +/- 0,2 mm

Αντίσταση

± 10%

± 10%

ΜΙΝ Πύλη μάσκας συγκόλλησης

00,08 χιλιοστά

0.10mm

Δυνατότητα σύνδεσης Vias

0.25mm-0.60mm

00,70 mm--1,00 mm

Γιατί να μας επιλέξετε:

11 πλούσια εμπειρία κατασκευαστής για UAV pcb, προσαρμοσμένο μη επανδρωμένο αεροσκάφος με αρχεία σχεδιασμού

Επαγγελματική πτήση Ηλεκτρονικό κύκλωμα ελέγχου FPV UAV Control PCB Quadcopter Drone

Πίνακας κυκλωμάτων ελέγχου πτήσης ελικοπτέρων RC FPV/UAV πίνακας PCB ελέγχου Quadcopter πίνακας ελέγχου drone

Γρήγορο πρωτότυπο PCB, χρόνος παραγωγής + χρόνος παράδοσης ίσως μόνο 6 ημέρες μέσα σε 24 ώρες γρήγορη υπηρεσία δείγματος.

Πρωτότυπο PCB, δεν απαιτείται ελάχιστη ποσότητα, 1pcs είναι εντάξει!

Μία φορά φορτίο εργαλείων, ευνοϊκό για επαναλαμβανόμενη παραγγελία PCB.

Γρήγορη στροφή PCB, να πάρει λεπτομερή και ακριβή προσφορά μέσα σε 1 ώρα.

Κρατήστε όλα τα κόστη για να ελαχιστοποιήσετε και να μεγιστοποιήσετε τα οφέλη των πελατών μας!

Χαμηλό κόστος PCB, μπορείτε να εξοικονομήσετε χρήματα για την παραγωγή πρωτότυπου σας.

Τύποι υλικών FR4

Το FR-4 έχει πολλές διαφορετικές παραλλαγές ανάλογα με το πάχος του υλικού και τις χημικές ιδιότητες, όπως το πρότυπο FR-4 και το G10.Ο παρακάτω κατάλογος παρουσιάζει ορισμένες κοινές ονομασίες για τα υλικά FR4 PCB..

Πρότυπο FR4: Αυτός είναι ο πιο κοινός τύπος FR4. Παρέχει καλή μηχανική και υγρασία αντοχή, με αντοχή στη θερμότητα περίπου 140 ° C έως 150 ° C.

FR4 με υψηλό Tg: Το FR4 με υψηλό Tg είναι κατάλληλο για εφαρμογές που απαιτούν υψηλό θερμικό κύκλο και θερμοκρασίες άνω των 150°C. Το πρότυπο FR4 περιορίζεται σε περίπου 150°C,ενώ το FR4 με υψηλό Tg μπορεί να αντέξει πολύ υψηλότερες θερμοκρασίες.

FR4 με υψηλή CTI: Το FR4 με υψηλή CTI (Χημική Θερμική Αλληλεπίδραση) έχει καλύτερη θερμική αγωγιμότητα από το κανονικό υλικό FR4.

Το FR4 χωρίς πλάσμα χαλκού: Το FR4 χωρίς πλάσμα χαλκού είναι ένα μη αγωγό υλικό με εξαιρετική μηχανική αντοχή.

FR4 G10: Το FR-4 G10 είναι ένα υλικό στερεού πυρήνα με εξαιρετικές μηχανικές ιδιότητες, υψηλή αντοχή σε θερμικά σοκ, εξαιρετικές διηλεκτρικές ιδιότητες και καλές ιδιότητες ηλεκτρομόνωσης.

Οι απαιτήσεις του υλικού PCB υψηλής συχνότητας:

(1) η διηλεκτρική σταθερά (Dk) πρέπει να είναι πολύ σταθερή

(2) Η διηλεκτρική απώλεια (Df) πρέπει να είναι μικρή, η οποία επηρεάζει κυρίως την ποιότητα της μετάδοσης του σήματος, όσο μικρότερη είναι η διηλεκτρική απώλεια, έτσι ώστε η απώλεια σήματος να είναι επίσης μικρότερη.

(3) και του συντελεστή θερμικής διαστολής του χαλκού, στο μέτρο του δυνατού, λόγω των ασυνέπειων στην αλλαγή του κρύου και της θερμότητας που προκαλείται από τον διαχωρισμό του χαλκού.

(4) χαμηλή απορρόφηση νερού, υψηλή απορρόφηση νερού θα επηρεαστεί στην υγρασία όταν η διαλεκτική σταθερά και η διαλεκτική απώλεια.

(5) Πρέπει επίσης να είναι καλές και άλλες αντοχές στη θερμότητα, στην χημική αντοχή, στην αντοχή σε κρούση, στην αντοχή στην απολέπιση κλπ.

ΕΠΙΧΡΗΜΑΤΙΚΕΣ ΥΛΕΙΚΕΣ του ONESEINE STANDARD FR-4

Υψηλή θερμοκρασία μετάβασης του γυαλιού (Tg) (150Tg ή 170Tg)

Υψηλή θερμοκρασία αποσύνθεσης (Td) (> 345o C)

Χαμηλός συντελεστής θερμικής διαστολής (CTE) ((2,5%-3,8%)

Η διηλεκτρική σταθερά (@ 1 GHz): 4,25-4.55

Παράγοντας διάσπασης (@ 1 GHz): 0.016

Διορισμός UL (94V-0, CTI = 3 τουλάχιστον)

Είναι συμβατό με την κανονική και την απαλλαγμένη από μόλυβδο κατασκευή.

Δυνατότητα διαθεσιμότητας από 0,005 ̊ έως 0,125 ̊

Διαθέσιμα πάχους προετοιμασίας (περίπου μετά τη στρώση):

(1080 στυλ γυαλιού) 0,0022 ̇

(2116 στυλ γυαλιού) 0,0042 ¢

(7628 στυλ γυαλιού) 0,0075 ̇

Παρακάτω παρατίθενται ορισμένες βασικές πτυχές που σχετίζονται με τη θερμική σταθερότητα των PCB FR4:

Η θερμική σταθερότητα των PCB FR4 αναφέρεται στην ικανότητά τους να αντέχουν και να λειτουργούν σε διαφορετικές συνθήκες θερμοκρασίας χωρίς να παρουσιάζουν σημαντικά προβλήματα υποβάθμισης ή απόδοσης.

Τα PCB FR4 έχουν σχεδιαστεί για να έχουν καλή θερμική σταθερότητα, πράγμα που σημαίνει ότι μπορούν να χειριστούν ένα ευρύ εύρος θερμοκρασιών χωρίς στρέβλωση, αποστρωματισμό ή ηλεκτρικές ή μηχανικές βλάβες.

Θερμοκρασία μετάβασης γυαλιού (Tg): Το Tg είναι μια σημαντική παράμετρος που χαρακτηρίζει τη θερμική σταθερότητα του FR4.Αντιπροσωπεύει τη θερμοκρασία κατά την οποία η επωξική ρητίνη στο υπόστρωμα FR4 υφίσταται μετάβαση από άκαμπτη κατάσταση σε πιο ευέλικτη ή ελαστική κατάστασηΤα PCB FR4 έχουν συνήθως τιμή Tg γύρω στους 130-180°C, πράγμα που σημαίνει ότι μπορούν να αντέξουν υψηλές θερμοκρασίες χωρίς σημαντικές αλλαγές στις μηχανικές τους ιδιότητες.

Συντελεστής θερμικής διαστολής (CTE): Ο συντελεστής θερμικής διαστολής (CTE) είναι ένα μέτρο για το πόσο ένα υλικό επεκτείνεται ή συρρικνώνεται με τις αλλαγές της θερμοκρασίας.που διασφαλίζει ότι μπορούν να αντέξουν τον θερμικό κύκλο χωρίς υπερβολική πίεση ή πίεση στα εξαρτήματα και τις συνδέσεις συγκόλλησηςΤο τυπικό εύρος CTE για το FR4 είναι περίπου 12-18 ppm/°C.

Θερμική αγωγιμότητα: Το ίδιο το FR4 δεν είναι υψηλής θερμικής αγωγιμότητας, πράγμα που σημαίνει ότι δεν είναι εξαιρετικός αγωγός θερμότητας.παρέχει ακόμα επαρκή απώλεια θερμότητας για τις περισσότερες ηλεκτρονικές εφαρμογέςΓια τη βελτίωση της θερμικής απόδοσης των FR4 PCB, μπορούν να ληφθούν πρόσθετα μέτρα.όπως η ενσωμάτωση θερμικών διαδρόμων ή η χρήση πρόσθετων απορροφητών θερμότητας ή θερμικών στρωμάτων σε κρίσιμες περιοχές για τη βελτίωση της μεταφοράς θερμότητας.

Διαδικασίες συγκόλλησης και επανεξέτασης: Τα PCB FR4 είναι συμβατά με τις τυποποιημένες διαδικασίες συγκόλλησης και επανεξέτασης που χρησιμοποιούνται συνήθως στην ηλεκτρονική συναρμολόγηση.Μπορούν να αντέξουν τις υψηλές θερμοκρασίες που απαιτούνται για τη συγκόλληση χωρίς σημαντική ζημιά ή αλλαγές διαστάσεων.

Είναι σημαντικό να σημειωθεί ότι ενώ τα FR4 PCB έχουν καλή θερμική σταθερότητα, εξακολουθούν να έχουν όρια.μπορεί να προκαλέσει στρεςΕπομένως, είναι σημαντικό να εξετάσουμε το συγκεκριμένο περιβάλλον λειτουργίας και να επιλέξουμε τα κατάλληλα υλικά και τις σχεδιαστικές σκέψεις αναλόγως.

Τα PCB FR4 είναι γνωστά για την εξαιρετική θερμική τους σταθερότητα, την υψηλή μηχανική τους αντοχή και την αντοχή τους στην υγρασία και στα χημικά.συμπεριλαμβανομένων των καταναλωτικών ηλεκτρονικών προϊόντων, τηλεπικοινωνιών, αυτοκινήτων, βιομηχανικού εξοπλισμού, και πολλά άλλα.

Το υλικό FR4 αποτελείται από ένα λεπτό στρώμα χαλκού που είναι στρωμένο σε ένα υπόστρωμα από υφασμένο ύφασμα από ίνες γυαλιού εμποτισμένο με επωξική ρητίνη.Το στρώμα χαλκού χαραμίζεται για να δημιουργηθεί το επιθυμητό σχέδιο κυκλώματος, και τα υπόλοιπα ίχνη χαλκού παρέχουν τις ηλεκτρικές συνδέσεις μεταξύ των εξαρτημάτων.

Το υπόστρωμα FR4 προσφέρει καλή σταθερότητα διαστάσεων, η οποία είναι σημαντική για τη διατήρηση της ακεραιότητας του κυκλώματος σε ευρύ φάσμα θερμοκρασιών.που βοηθά στην πρόληψη βραχυκυκλωμάτων μεταξύ των παρακείμενων ίχνη.

Εκτός από τις ηλεκτρικές του ιδιότητες, το FR4 διαθέτει καλές ιδιότητες επιβράδυνσης φλόγας λόγω της παρουσίας αλογονωμένων ενώσεων στην εποξική ρητίνη.Αυτό καθιστά τα PCB FR4 κατάλληλα για εφαρμογές όπου η ασφάλεια κατά της πυρκαγιάς αποτελεί ανησυχία.

Συνολικά, τα PCB FR4 χρησιμοποιούνται ευρέως στη βιομηχανία ηλεκτρονικών προϊόντων λόγω του εξαιρετικού συνδυασμού ηλεκτρικών επιδόσεων, μηχανικής αντοχής, θερμικής σταθερότητας και επιβράδυνσης φλόγας.

Εφαρμογές FR4 PCB:

Το FR-4 είναι ένα κοινό υλικό για τα πλαίσια εκτυπωμένων κυκλωμάτων (PCB).Αυτά αναφέρονται συνήθως ως επικάλυψη με χαλκόΤο πάχος ή το βάρος του χαλκού μπορεί να ποικίλλουν και επομένως προσδιορίζονται ξεχωριστά.

Το FR-4 χρησιμοποιείται επίσης στην κατασκευή ρελέα, διακόπτες, αδιέξοδος, μπαρ, κυψελών, ασπίδων τόξου, μετασχηματιστών και λωρίδων τερματικών βιδών.

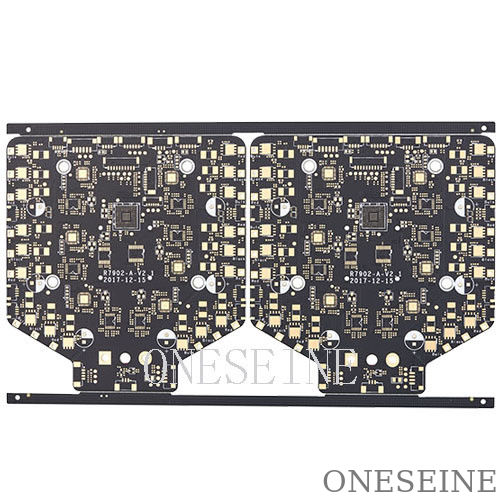

6 στρώσεις μαύρη μάσκα έλξης Drone Fr4 PCB Board για μη επανδρωμένο αεροσκάφος 0
